亜鉛めっき(白上げ)+ゼックコート ZEC-888

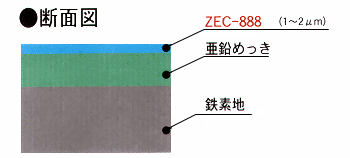

従来亜鉛めっきの防錆処理は六価クロメート処理が一般的でしたが、ELV、RoHS規制により、六価クロメートの使用が禁止になります。代替で三価クロメート処理が一般化になる状況ですが、これもクロム化合物です。弊社開発のZEC-888は全くクロム化合物を含んでいない、亜鉛めっき(白あげ)上に処理する新しい防錆表面処理剤です。ゼックコートZEC-888被膜の構造
![](images/danmen1.gif)
特徴と性能
- (1)完全クロムフリー
- (2)外観:クリア(光沢層)
- (3)塩水噴霧試験結果:白錆発生150時間以上 : 赤錆発生1000時間以上
- (4)自己修復性能が良好
- (5)摩擦係数:有色クロメート(六価)とほぼ同等
- (6)クロムフリーのため廃水処理設備はほとんど不要
- (7)密着性良好
- (8)耐熱性:230℃
- (9)硬度:鉛筆硬度(3H~4H)
特性
- (1)スプレー(静電塗装)、ディップスピン、ディップドレン可
- (2)膜厚1~2μm
- (3)焼付温度:100℃~150℃×10分以上
- (4)処理液(ZEC-888)は、特殊シリケート化合物のアルコール溶液
- (5)粘度:ザーンカップNo.1 約40秒
- (6)ポットライフ:3ヶ月(夏季解放状態)

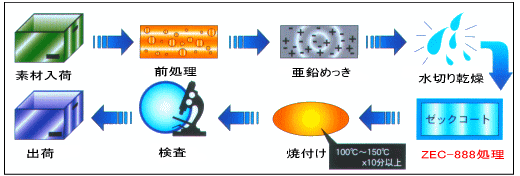

工程
![](images/koutei1.gif)
完全クロムフリー黒色コーティング
いままで不可能とされていた完全クロムフリーの黒色コーティングが誕生いたしました。「ツヤなし」と「ツヤあり」2種の外観と高い防錆性能を持ちます。

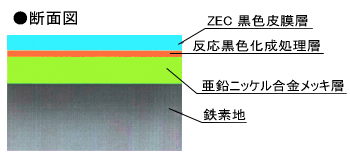

被膜の構造
![](images/danmen21.gif)
特徴と性能
- (1)SSTで白錆発生まで120時間以上
- (2)SSTで赤錆発生まで500時間以上
- (3)ツヤなしとツヤありの2種類から選択可能
- (4)外観重視と性能重視を選択可能
特性
- (1)膜厚(めっき含まず) 3~8μm
- (2)塗装方法はスプレー、デップスピン法
- (3)耐熱温度は200℃
工程
![](images/koutei21.gif)
