PVDコーティング 表面処理各種
驚異的な工具寿命向上を実現!!特性
コーティングの種類と特性
| チタンカーバイト ＴｉＣ |
ダイヤモンドカーボン ＤＬＣ |
クロムカーバイト Ｃｒ－Ｃ |
窒化チタンアルミニウム ＴｉＡlＮ |
|
| 硬 さ VHN | ３３００～５２００ | １０００～４０００ | １９００～２６００ | ２３００～２６００ |
| 溶 融 点 ℃ | ３１６０ | － | １７８０ | ２０４０ |
| 密 度 ｇ/㎝3 | ４．９２ | １．５～２．５ | ６．６８ | ３．９８ |
| 熱膨張係数 ／℃ （200～400℃） |
６．７ | － | １０．３ | ７．７ |
| 電気抵抗（20℃）Ω | ６５～１０５ | １～１０6以上 | ７５ | １０14 |
| 弾性率 KP/㎜2 | ４．４８×104 | － | ３．８×104 | ３．９×104 |
| 摩擦係数 μ | ０．２５ | ０．１ | ０．７９ | ０．１５ |
| 適正被覆厚さ μｍ | ３～８ | １～３ | ７～１２ | ２～４ |

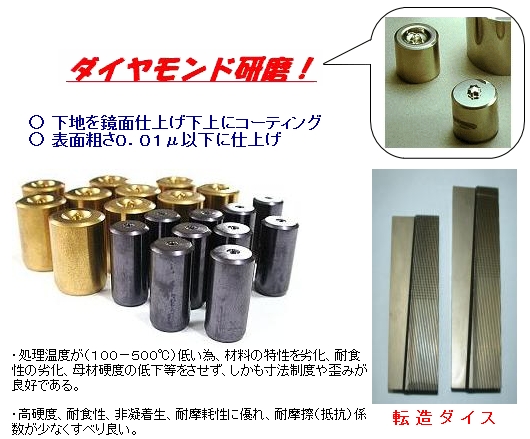

転造ダイス命数向上実績例
■処理費対効果一覧表| |
工具単価 (円) | 処理費 (円) | 工具費用 (円) | 工具命数 (個) | 工具費/本 | 原価低減率 |
| 従来品（未処理） | 36,000 | ― | 36,000 | 800,000 | 0.045 | 100.00% |
| ガス軟窒化処理品 | 36,000 | 5,000 | 41,000 | 1,500,000 | 0.027 | 60.74% |
| ＤＬＣ | 36,000 | 14,000 | 50,000 | 4,500,000 | 0.011 | 24.69% |
・ さらに、今回の算定では段取り回数の低減による効果を加味していないのでさらなる効果が期待できる。
処理概要
ガス軟窒化処理：素材表層部を（約15μ程度）窒化させる Hv 1000程度
DLC処理：表層部に炭素系皮膜（約2μ程度）をコーティングする Hv 3500
